舊電腦也能使用 M.2 PCIe 3.0 x4 NVMe SSD 固態硬碟

SSD固態硬碟價格已不再高不可攀，目前購買新電腦都大都會具備SSD固態硬碟，舊電腦的玩家想必也都升級了，使用過SSD固態硬碟就回不去了，因為傲人的讀取速度讓人難以忘懷，但速度永遠不嫌慢，舊電腦的升級SATA SSD不是難事，但 PCIe NVMe SSD 的固態硬碟，又重新定義了SSD的效能速度，新電腦主機板大都有支援，沒有支援的舊電腦也不須惆悵，買個SSD轉PCIe 3.0×4轉接卡一樣也可以享受1000MB/s 起跳的速度。

筆者第一次玩SSD是Intel SSD硬碟，當時與各種品牌的良率與硬碟相比，價格上實在高了許多，但我舊電腦就是靠SSD起死回生，用了多年後麻痺了，看到雙11開始後，WD 黑標 BLACK 256GB M.2 2280 PCIe Gen3 SSD常常在網購上特價，無奈筆者公司配給的機器老舊，想要玩PCIe/NVMe的SSD固態硬碟，只好借助M.2 NVMe SSD 轉 PCIe 3.0×4 轉接卡。

SATA3的讀寫速度頂多500多Mb/s，目前購買的新主機板上大都會有M.2 接口的介面，可以讓你安裝M.2街口的SATA SSD與PCIe NVMe SSD，PCIe NVMe SSD機種則高傳輸速度至少 1000MB/s 起跳，輕鬆可以超越 2000MB/s，足足是 SATA 6GB/s 的數倍，筆者使用既有的SSD固態硬碟已經相當有感了，看到在特價的WD 黑標 BLACK 256GB M.2 2280 PCIe Gen3 SSD，於是忍不住手滑了，再藉由轉接卡輕鬆使用M.2 NVMe SSD硬碟。不過也衍生了一些困擾，因老舊的主機板上的BIOS沒有支援NVMe模組，雖然可以抓到轉接卡上的M.2 PCIe Gen3 SSD固態硬碟，但僅能當作資料碟，無法當成系統開機碟，有些遺憾。

採用黑白的華麗紙盒包裝的 WD 黑標 BLACK 256GB M.2 2280 PCIe Gen3 SSD是TLC NAND Flash，雖然現今的SSD有SLC、MLC與TLC之爭，一般民眾不容易理解其差異，但發現平價的SSD已由MLC NAND Flash慢慢變成TLC NAND Flash，大概就是價格來決定購買的指標吧！

有打開後抽出是硬塑膠透明包裝，可以防止運送中的晃動，確保產品在紙盒內到處遊走。

簡單說，M.2介面的固態硬碟有SATA SSD與PCIe SSD之分，M.2 SATA SSD速度與傳統STAT3介面的SSD差異不大，重點要挑M.2的PCIe SSD，所以挨踢路人甲買的是WD 黑標 BLACK 256GB M.2 的 PCIe 規格，有著PCle Gen3x4高速介面與最新NVMe標準。沒有任何配件與說明書，還真夠簡單，不過有5年保固。

WD 黑標 BLACK 256GB M.2 2280 PCIe Gen3 SSD使用Marvell 製 88S1093控制器 ，是屬於 PCIe 3.0 x4 NVMe介面規格設計，有連續讀取2050MB/s、連讀寫入700MB/s之速度，雖然採用TLC規格顆粒，但有五年保固。

採用M.2設計，相當適合輕巧桌上型或小型高效能PC，M.2 的SSD主要有PCIe與SATA等協定之分，PCIe SSD 其腳位型式皆為 M Key，如下圖一個缺口的型式。

WD 黑標遵循NVMe協定，符合NVMe 1.2標準，當然有一定的效能優異，除了隨機讀寫速度大幅提升，其實筆者較青睞的是可以在同一時間接受多核處理器的命令，可想而知對多工作業處理如虎添翼，在相信玩遊戲或超頻一定可以游刃有餘。

WD BLACK 256GB是屬單面顆粒，背面沒有任何東西，即使是 512GB也是一樣單面，可見256GB與512GB使用的顆粒容量應該不相同。

來看看舊電腦想要使用M.2 PCIe SSD必備的轉接卡，筆者購買的是台灣製造的Awesome M.2 NVMe高功率SSD轉PCIe 3.0×4轉接卡（AWD-DT-129A）。

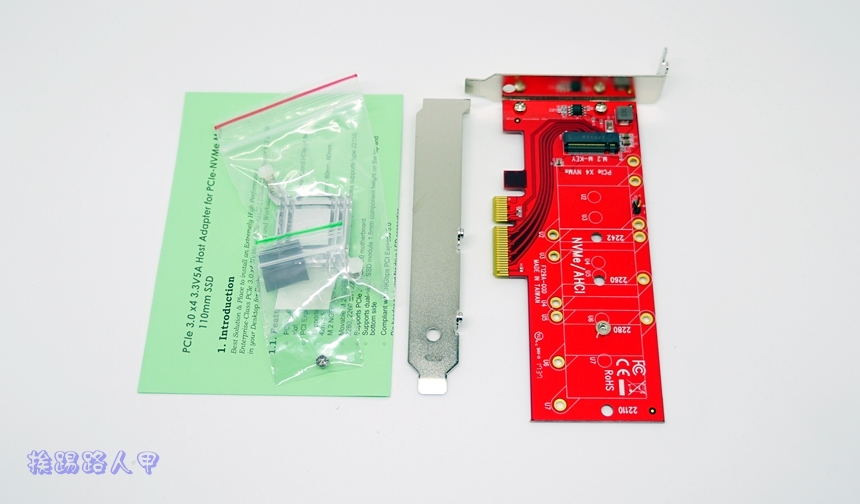

除了AWD-DT-129A轉接卡外，也提供PCIe全高及半高檔片、SSD散熱鰭片等。

有PCI Express 3.0 x4介面插槽（向下相容PCIe Gen2），訊號轉接傳輸無需安裝硬體驅動程式，亦無軟硬體相容性問題。

M.2介面的尺寸目前不少，筆者不是專家，只知到用Type xxyy的方式表示（單位為毫米），xx表示寬度，yy表示長度。例如WD 黑標 BLACK 256GB 是Type 2282，表示其寬度22mm，長度82mm，目前在賣場常看到的M.2 SSD常見的Type有2242、2260、2280三種，AWD-DT-129A轉接卡都支援。

AWD-DT-129A轉接卡背面相當乾淨，紅色的板子很搶眼。

支援雙層M.2 NGFF SSD模組及1.5mm固定高度，可插入PCIe 3.0 x4 NVMe及PCIe-AHCI M.2 SSD。

Windows 10, Windows 8.1, Windows Server 2012 R2,   Linux系列如Fedora, SUSE, Ubuntu, Red Hat系統驅動即可支援PCIe-NVMe及PCIe-AHCI，但Windows 7或Windows Server 2008 R2需至微軟官網   (https://support.microsoft.com/en-us/kb/2990941)更新下載驅動方能支援NVM Express。

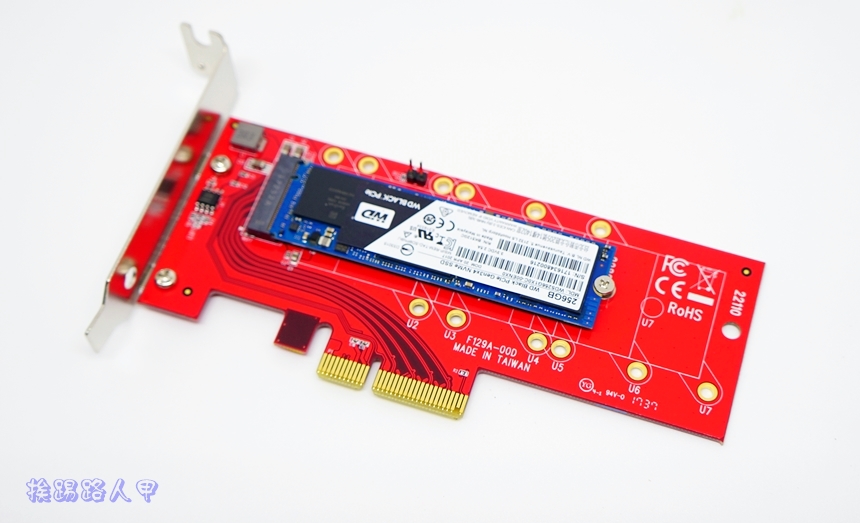

支援M.2 NGFF垂直插槽並支援22110, 2280, 2260以及2242固定鎖孔位置，依不同尺寸SSD輕鬆鎖定。

提供散熱鰭片降低PCIe SSD操作溫度，基板上提供多個散熱用的固定鎖孔方便你調整最佳位置，由於筆者尚未過鑑賞期，暫時不撕下貼紙與鎖上散熱鰭片。

換上全高的背擋片，以利筆者的舊電腦的機殼。

[the_ad id=”4705″]

筆者的電腦有些年代，CPU是舊款的AMD系列，主機板版的的晶片是A88X晶片，CPU與主機板資訊如下圖。

機器效能與環境或多或少都會影響測試的值，CrystalDiskMark則循序讀寫分別為1128 MB/s與705 MB/s，感覺讀取的部分與官方的讀2050M落差不少，4K達讀取 35.19MB/s、寫入 90.14MB/s。

接再使用AS SSD Benchmark測試，測得循序讀取/寫入速度是1345.75(MB/s)/655.60(MB/s)數值，不過感覺4K的項目讀取似乎低了一些些。

使用PCie轉接卡與M.2 PCIe SSD組合，需要注意主機板支援PCie的規格，例如筆者使用A88X晶片的MSI主機板，其PCIet插槽並非全部都支援PCIe 3.0 x4，所以組裝是要注意別插入PCIe 2.0 的插槽，還有M.2 PCIe SSD的溫度都不低，沒有加裝散熱鰭片也沒有大量運作就45度，可見當初挑選有附散熱鰭片的轉接卡是明智的選擇。
